رله باکس رقص نور ارمغان (RGB)

مشخصات فنی

۶ خروجی ۸ آمپر (مجموعا ۲۵ آمپر)  برای جریان های بیشتر میتوانید از تقویت کننده جریان استفاده کنید که با گذاشتن هرکدام و انشعاب منبع تغذیه میتوانید یک ریسه ۵ متری اضافه کنید

قابل تنظیم به عنوان ۲ کانال RGB به صورت استاندارد هر خروجی ۲۰ متر

یا ۶ خروجی تک رنگ هر کانال ۸ متر

احتیاج به منبع تغذیه متناسب با جریان مصرفی متراژ ریسه مثلا ۱۲ یا ۲۴ ولت

برای کارکرد این دستگاه و بقیه کنترلر های وایفای ارمغان فقط به یک مودم و منبع تغذیه دارید.

توضیحات تکمیلی:

این محصول برای اتصال به اینترنت به هیچ دستگاه اضافه ای نیاز ندارد و مستقیم از طریق وای فای کنترل میشود.این محصول دارای میکروفن داخلی است که متناسب با تن صدا شدت نور را کم و زیاد میکند همچنین دارای پورت ورودی AUX جهت اتصال به میکروفون خارجی است که ب همین دلیل برای کافیشاپ ها,مهمانی ها,تولدها و…بسیار مناسب است.

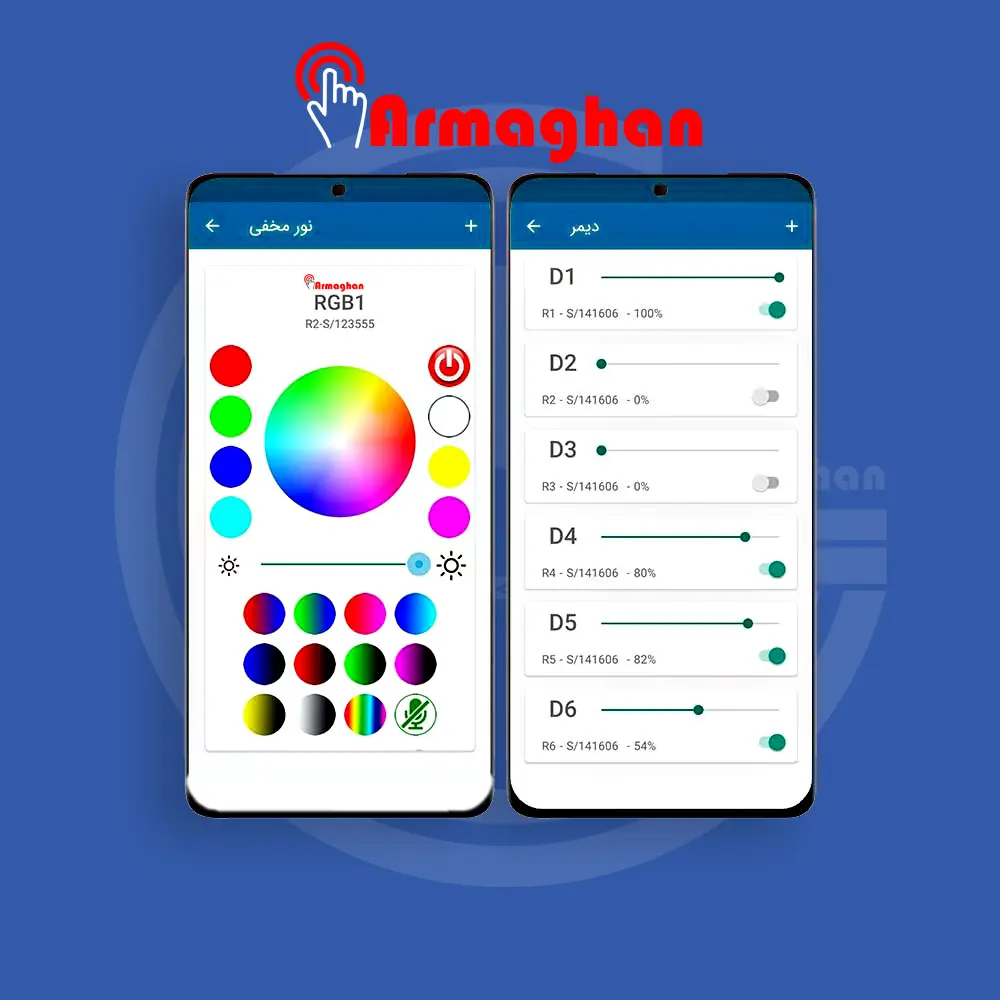

این محصول دارای وای فای است و با اپلیکیشن کنترل میشود.شما میتوانید از طریق اپلیکیشن رنگ ها و شدت نور را کنترل کنید و از قابلیت تایمینگ این دستگاه استفاده کنید به طورمثال شما برنامه ریزی میکنید ساعت ۷ عصر رله های نوری با رنگ ابی بسیار ملایم روشن شود و در ساعت ۱۱شب به حداکثر خود به رنگ قرمز در بیاید.از طریق اپلیکیشن میتوانید نور ها را کم و زیاد کنید و سرعت تغییر نور را بالا ببرید.

این محصول یک متغیر ولتاژ است که برای استفاده به عنوان دیمر برای انواع لامپ های روشنایی حتی هیتر هم میتواند مورد استفاده قرار بگیرد.

قابلیت اجرای دستورات به صورت متوالی و در قسمت ایجاد سناریو اپلیکیشن امکان پذیر است و میتوانید سناریو ها را به یک ورودی دیجیتال از دستگاه تحت عنوان سناریو خارجی هم اختصاص بدهید.

ریست دستگاه : برای ریست دستگاه کافیست دکمه بالا سمت چپ دستگاه را به مدت ۱۵ ثانیه حدودا نگه دارید تا چراغ چشمک زن به صورت چشمک زن تند دربیاید .

تعریف ریموت ۴ کانال ۴۳۳ مگا هرتز : با نگه داستن یکی از دکمه های ریموت و دکمه ریست دستگاه تعریف ریموت اتفاق می افتد.

افزایش برد رقص نور حساس به صدا : یک عدد میکروفن متناسب با سایز جک میکروفون به دستگاه متصل و میکروفون را در نقطه ی دلخواه قرار میدهید و علامت حساس به صدا را در اپلیکیشن فعال میکنید در این صورت متناسب با صوت شدت ولتاژ و طبیعتا شدت نور تغییر میکند.

نکته : الزامی به استفاده از میکروفون اضافه نیست و میکروفون خود دستگاه برای محیط های مسکونی به راحتی جواب میدهد معمولا.



کاربرد و ویژگی ها:

• ۴ ورودی سناریو برنامه پذیر
• ۶ ورودی تنظیم شدت روشنایی خروجی ها
• مناسب برای اجرا در خانه هوشمند و سیستم های نورپردازی​
• قابلیت کنترل روشنایی ۶ خط LED نواری تک رنگ یا دو خط RGB LED (یا ترکیب هر دو)
• تنظیم ۱۶ میلیون رنگ مختلف به همراه ۱۲ افکت
• ولتاژ کاری ۱۲ ولت
• جریان کاری دستگاه: ۳۰۰mA
• قابلیت تنظیم هر کانال RGB با ریموت رادیویی
• دارای میکروفن داخلی و جک ورودی میکروفن برای اجرای افکت ها صوتی
• قابلیت اتصال به مودم وای فای | روتر ۸۰۲.۱۱b/g/n
• قابلیت تعریف سناریو های مختلف
• قابلیت تعریف برنامه های زمانبندی
• نرم افزار قابل نصب بروی تلفن همراه با شناسایی خودکار دستگاه ها
• امکان ایجاد ارتباط از طریق وای فای و یا اینترنت
• بدون نیاز به تنظیمات پورت فورواردینگ و آی پی ثابت (IP Valid) در برقراری ارتباط از هر کجای دنیا
• امنیت بالا در برقراری ارتباط

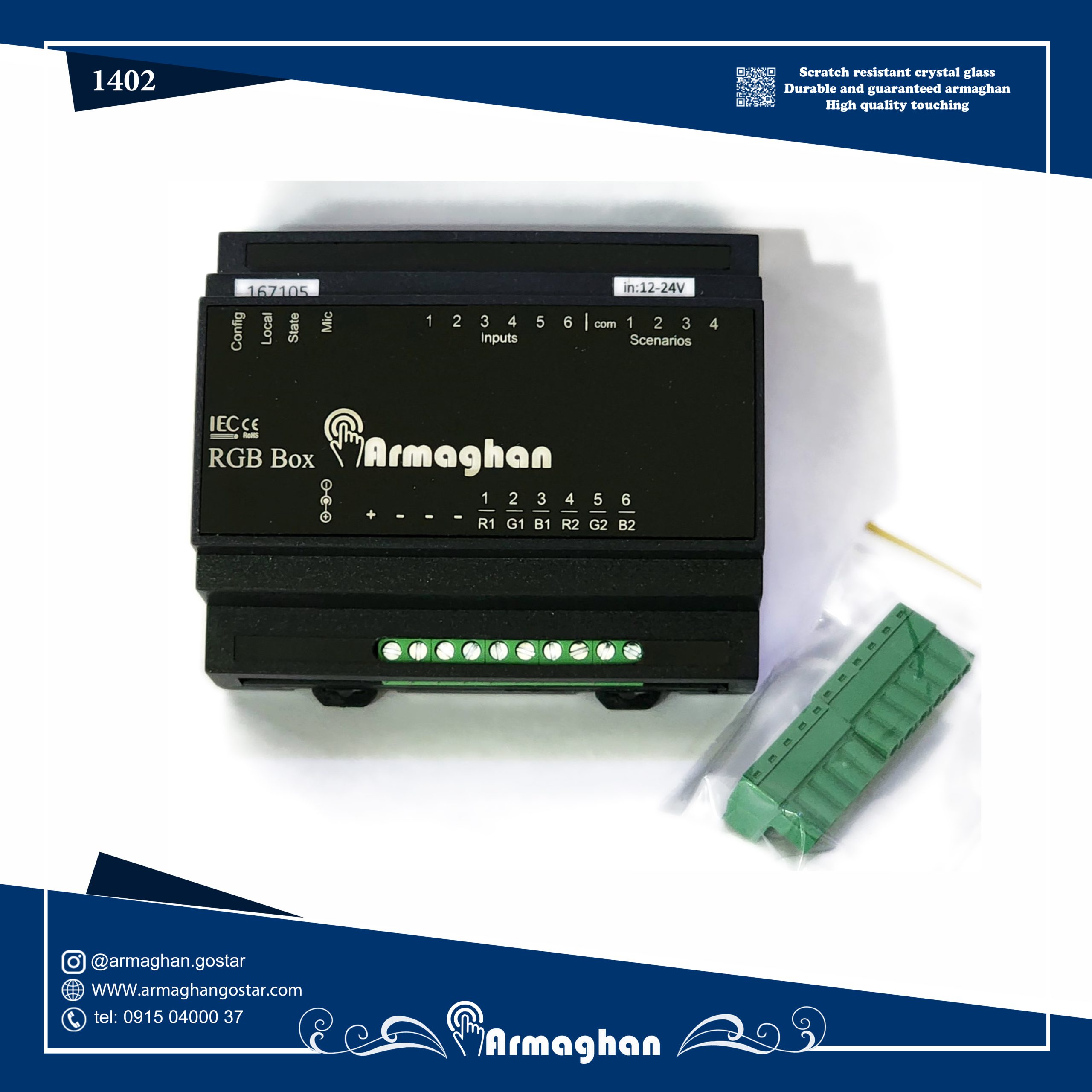

نحوه سیم بندی :

نکته توصیه میشود دو منبع تغذیه جداگانه برای دستگاه داشته باشید . یک منبع تغذیه ۱۲ ولت برای تغذیه ورودی دستگاه و یک منبع تغذیه ۱۲ و یا ۲۴ ولت متنایب با ولتاژ ریسه برای ریسه های روشنایی .

از طریق جک آداپتور ولتاژ ۱۲ ولت دیسی را به دستگاه میدهیم  بابت تغذیه خود دستگاه . سپس سه عدد پورت منفی دستگاه را حتما به صورت جداگانه هر سه را به منفی منبع تغذیه ریسه ها وصل کنید و پورت مثبت  دستگاه را به مثبت منبع تغذیه ریسه ها متصل کنید.

سپس به ترتیب رنگ های قرمز و سبز و ابی مربوط به ریسه را به پورت r1  g1  b1  دستگاه متصل کنید.

دقت کنید برای عملکرد صحیح دستگاه جریان مربوط به منبع تغذیه ریسه ها متناسب با جریان مورد نیاز ریسه ها باشد.

اشتباه رایج : وقتی منبع تغذیه ۲۴ ولت برای ریسه ها استفاده شده مثبت منبع تغذیه را به مثبت دستگاه میدهند . لذا خارج موارد قید شده در بالا سیم بندی اضافه ای از جمله مشترک سازی و غیره انجام ندهید.

با تحریک دیجیتال اینپوت های یک تا سه توسط یک کلید لمسی RGB ارمغان از سری اسمارت پرو میتوانید عملیات ذیمر و قطع وصل رنگ ها با استفاده از کلید هم انجام دهید .

با تحریک ورودی های S1 تا S4  میتوانید سناریو های مختلف از پیش تعیین شده در اپلیکیشن را فعال کنید . (لازم است داخل اپلیکیشن سناریو را به سناریو خارجی تخصیص داده و پایه تحریک را مشخص کنید.)



کنترلر های وایفای آرتل دارای ۵ مدل دستگاه میباشد که این دستگاه یکی از محصولات پنجگانه زیر میباشد :

۱-کنترلر ۱۲ کانال وایفای  ۲- کنترلر پنج کانال ترموستات وایفای ۳- کنترلر ir rf  وایفای ۴- کنترلر RGB وایفای ۵- کنترلر ۱۲ کانال وایفای سیم (از اینترنت سیم کارت داخلش استفاده میکند و دارای ماژول gsm  برای دستورات اس ام اس میباشد)



برای دریافت لیست قیمت کامل و نقشه های سیم بندی کامل دستگاه ها با شماره های تماس ما ارتباط بگیرید تا در کانال تلگرامی شرکت عضوتان کنیم.
