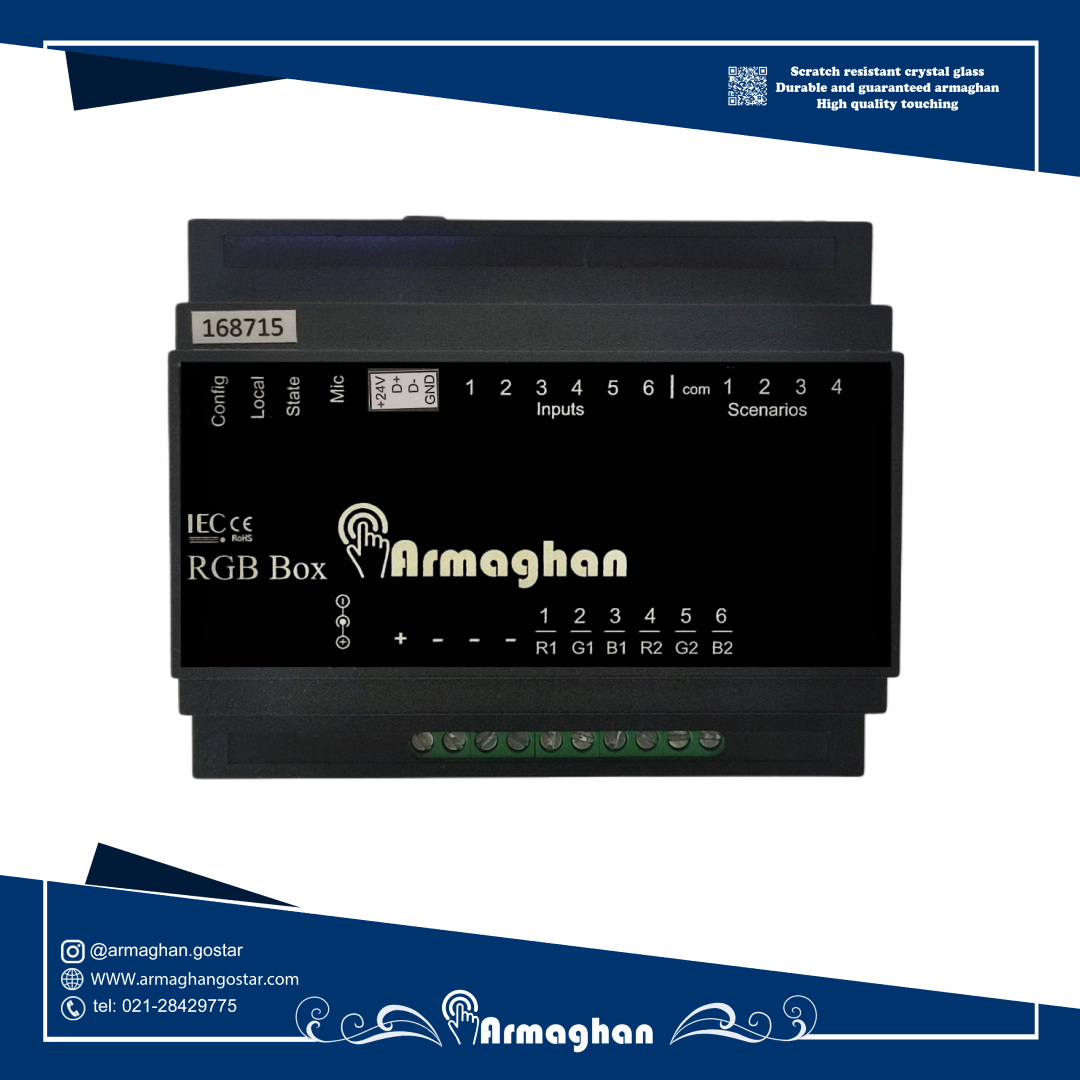

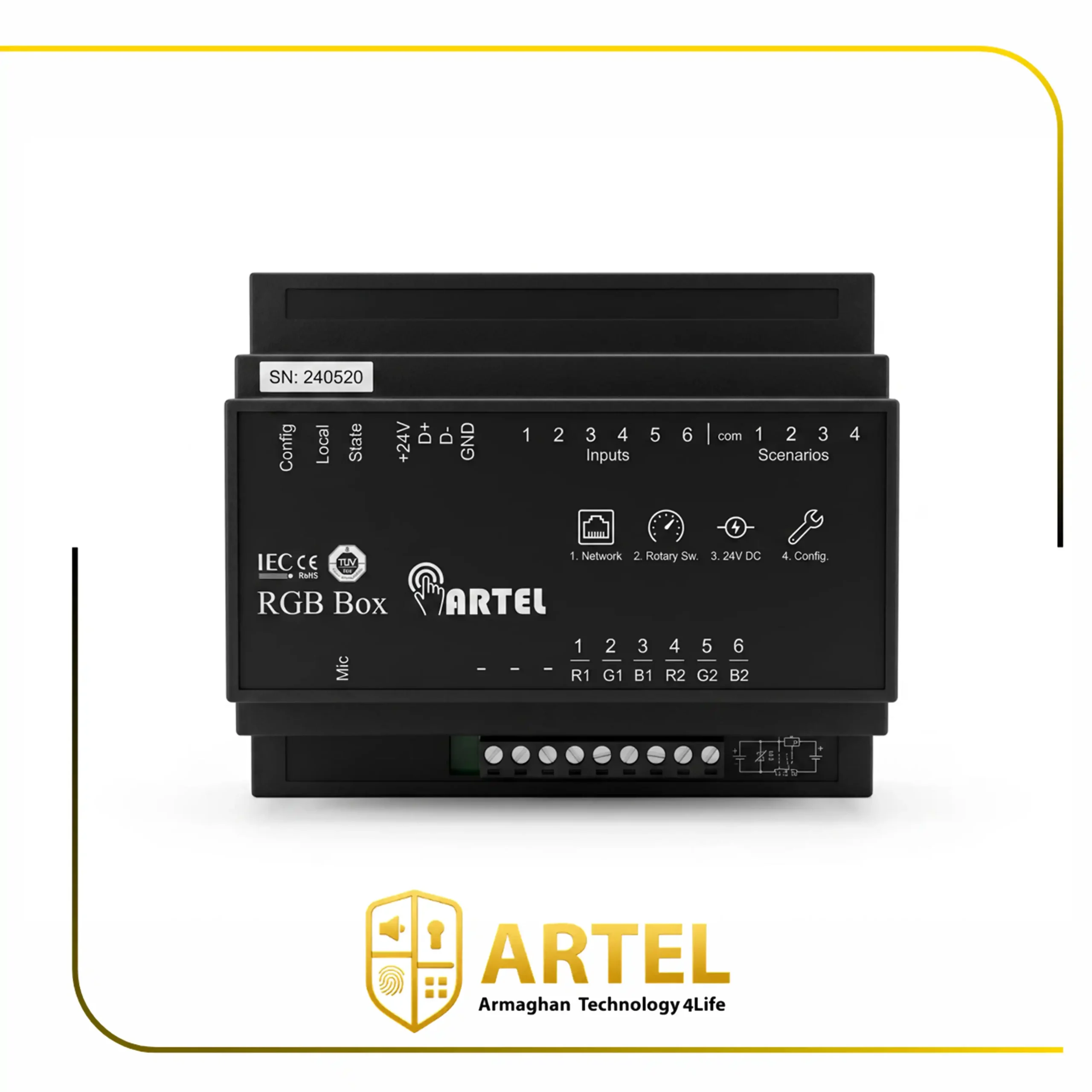

رله باکس رقص نور ارمغان (RGB) سری باس

مشخصات فنی:

۶ خروجی ۸ آمپر (مجموعا ۲۵ آمپر برای کل دستگاه) برای آمپراژ بیشتر از تغذیه و تقویت کننده استفاده کنید.

قابل تنظیم به عنوان ۲ کانال RGB به صورت استاندارد هر خروجی ۲۰ متر

یا ۶ خروجی تک رنگ هر کانال ۱۰ متر

احتیاج به منبع تغذیه متناسب با جریان مصرفی متراژ ریسه

پروتکل ارتباطی: BUS



توضیحات:

این محصول برای اتصال به اینترنت به لازم است در لوپ تجهیزات پروتکل اس باس آرتل قرار بگیرد و حتما حداقل یک دستگاه ۱۲ کانال  مستر در تابلو وجود داشته باشد زیرا که دستگاه master 12 کانال  ارمغان دارای rsip  میباشد.این محصول دارای میکروفن داخلی است که متناسب با تن صدا شدت نور را کم و زیاد میکند همچنین دارای پورت ورودی AUX جهت اتصال به میکروفون خارجی است که ب همین دلیل برای کافیشاپ ها,مهمانی ها,تولدها و…بسیار مناسب است.

این محصول هوشمند است و با اپلیکیشن کنترل میشود.شما میتوانید از طریق اپلیکیشن رنگ ها و شدت نور را کنترل کنید و از قابلیت تایمینگ این دستگاه استفاده کنید به طورمثال شما برنامه ریزی میکنید ساعت ۷ عصر رله های نوری با رنگ ابی بسیار ملایم روشن شود و در ساعت ۱۱شب به حداکثر خود به رنگ قرمز در بیاید.از طریق اپلیکیشن میتوانید نور ها را کم و زیاد کنید و سرعت تغییر نور را بالا ببرید.

طراحی برد PCB با لایه مسی ضخیم و متریال ضد شعله، توانایی عبور جریان بالا و افزایش پایداری را تضمین می‌کند. استفاده از محافظ جریان اضافی (Overcurrent Protection) از آسیب دیدن قطعات در اثر بارگذاری بیش از حد جلوگیری می‌کند.



کاربرد و ویژگی ها:

• سیم کشی بصورت لوپ بهمراه بقیه محصولات تحت شبکه BUS
• قابل استفاده در سیستم های KNX یی
• ۴ ورودی سناریو برنامه پذیر
• ۶ ورودی تنظیم شدت روشنایی خروجی ها
• مناسب برای اجرا در خانه هوشمند و سیستم های نورپردازی​

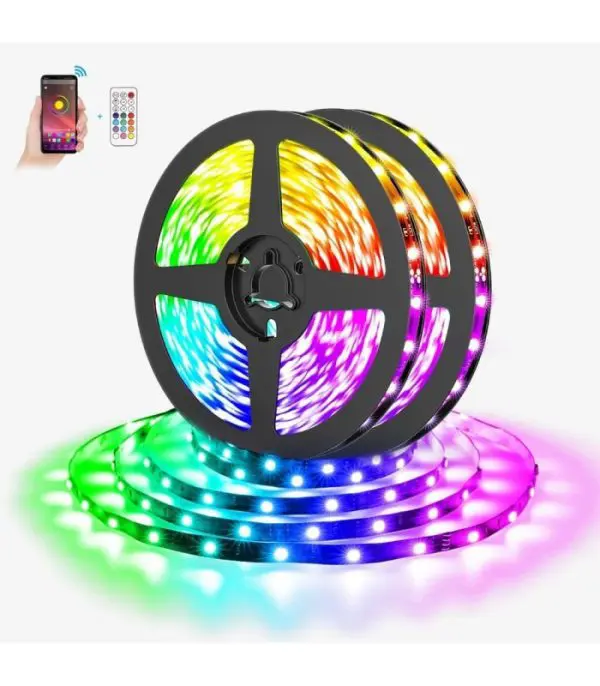

• قابلیت کنترل روشنایی ۶ خط LED نواری تک رنگ یا دو خط RGB LED (یا ترکیب هر دو)
• تنظیم ۱۶ میلیون رنگ مختلف به همراه ۱۲ افکت
• ولتاژ کاری ۲۴ ولت از طریق دو رشته از کابل شبکه باس (  GND       ۲۴+     D+    -D)
• جریان کاری دستگاه: ۳۰۰mA
• قابلیت تنظیم هر کانال RGB با ریموت رادیویی
• دارای میکروفن داخلی و جک ورودی میکروفن برای اجرای افکت ها صوتی
• قابلیت اتصال به مودم وای فای | روتر ۸۰۲.۱۱b/g/n
• قابلیت تعریف سناریو های مختلف
• قابلیت تعریف برنامه های زمانبندی
• نرم افزار قابل نصب بروی تلفن همراه با شناسایی خودکار دستگاه ها
• امکان ایجاد ارتباط از طریق وای فای و یا اینترنت
• بدون نیاز به تنظیمات پورت فورواردینگ و آی پی ثابت (IP Valid) در برقراری ارتباط از هر کجای دنیا
• امنیت بالا در برقراری ارتباط





نحوه سیم بندی :

توصیه میشود منبع تغذیه بابت روشن دستگاه جداگانه از تغذیه مربوط به ریسه ها باشد حتی اگز هم ولتاژ بودند.

ابتدا کابل شبکه را به بالای دستگاه قسمت پورت شبکه متصل میکنیم و از این طریف دستگاه ولتاژ ۲۴ ولت را دریافت میکند و روشن میشود. سه پورت منفی روی دستگاه هستش که باید به صورت جداگانه هرسه تا به منفی منبع تغذیه ریسه ها متصل شود . سیم های قرمز و سبز و ابی مربوط به ریسه ار جی بی اول را به ترتیب به R1 G1 B1  متصل میکنیم و همچنین به مثبت منبع تغذیه ریسه ها.

منبع تغذیه ریسه ها ولتاژ ۲۴ و یا ۱۲ ولت متناسب با ولتاژ ریسه های شما دارد و جریان آن به میزان متراژ ریسه ها بستگی دارد که باید در انتخاب آن دقت کرد.



سناریو خارجی و سیم بندی ورودی ها :

با اختصاص دادن سناریو تعریف شده در اپلیکیشن به سناریو خارجی میتوانید با تحریک ورودی های دیجیتال آن سناریو را فعال کرد .

به این صورت که مشترک کلید را به پورت com  دستگاه و تیغه باز کلید را به دیجیتال اینپوت مربوطه میدهید.

مثلا میتوانید تعریف کنید که وقتی دیجیتال اینپوت  S1  تحریک شد رنگ آبی فعال شود و بعد از دو ساعت رنگ بهبنفش تغییر کنید.

نکته : با تحریک دیجیتال اینپوت های یک تا شش خروجی های متناظر با آن  که تحریک شده اند فعال و سپس با نگه داشتن آن تحریک دیم میشوند. یعنی دیجیتال اینپوت یک متناظر با R1  دیجیتال اینپوت دو منتاظر با G1  و به همین منوال تا دیجیتال اینپوت ۶ که متناظر با B2 میشود .

مثلا میتوانید کلید rgb  سه پل از سری اسمارت پرو ارمغان را سفارش بدهید و خروجی های L1 L2 L3  را به ترتیب به دیجیتال اینپوت های یک تا سه وصل کنید در این صورت یک کلید ار جی بی دیمری دارید .
