رله باکس سری باس ارمغان (Master)

مشخصات فنی:

ولتاژ ورودی: ۲۴v  DC ( از طریق کابل شبکه باس)

پروتکل ارتباطی: BUS RS_485    استاندارد اس باس بین المللی قابل تطبیق با بقیه برند های اس باس دنیا مثل HDL TIS G4

ورودی ها:

• ۱۲ تا Digital Input
• ۴ تا Scenarios Digital Input
• پورت ۴ رشته باس (D+|D-|24v|GND)

خروچی ها:

• ۱۲ کانال ۱۶ آمپر، هر کانال  دارای کنتاکت باز و COM   (رله های هونگفا ۱۶ آمپری قابلیت تحمل ۱۲۰ آمپر جریان اولیه) – برای افزایش تا ۴۰ آمپر از کارت رله های آرتل استفاده کنید.
• دارای کیپد لمسی کنترلی روی دستگاه بابت کنترل دستی کانال ها (به جای میکروسوییچ فشاری از دکمه لمسی استفاده شده برای اولین بار در دنیا)
• قابلیت تغییر وضعیت چنل ها با ریموت ۱۲ کانال ۳۱۵MHz

قابل کنترل توسط اپلیکیشن گوشی آرتل تحت ios   و android ، و ریموت



توضیحات:

با استفاده از کابل شبکه CAT6 و با کابل KNX، چهار رشته (D+|D-|24v|GND) را بین تمام تجهیزات باس (کلید ها و ماژول ها) نصب شده بچرخانید و در نهایت کابل شبکه مذکور را داخل تابلو برق بیاورید. در داخل تابلو برق پس از عبور از رله های Slave در نهایت کابل شبکه را به پورت شبکه رله باکس Master وصل کنید.

در داخل لوپ تجهیزات باس لازم است یک عدد رله تابلویی سری مستر داشته باشید زیرا که این محصول دارای rsip  میباشد و اتصال تمامی تجهیزات باس به اپلیکیشن گوشی از این طریق اتفاق می افتد.

طراحی برد PCB با لایه مسی ضخیم و متریال ضد شعله، توانایی عبور جریان بالا و افزایش پایداری را تضمین می‌کند. استفاده از محافظ جریان اضافی (Overcurrent Protection) از آسیب دیدن قطعات در اثر بارگذاری بیش از حد جلوگیری می‌کند

نحوه راه اندازی اپلیکیشن و ست کردن:

رله های WiFi-BUS به کلید های Pro Bus متصل می شوند و همپنین نحوه سیم بندی تکمیلی در ویدیو و فایل های پیوست قرار داده شده است.

برای تنظیم تجهیزات روی اپلیکیشن و یا انواع تاچ پنل های اندرویدی موجود در بازار مثل آکووکس و تویا از نوع روتاری فقط کافیست اپلیکیشن ارمغان را از قسمت دانلود های سایت نصب بفرمایید و در قسمت دستگاه ها گزینه سرچ اتومات را بزنید.

اپلیکیشن آرتل به صورت خود آموز هستش و طی یک ویدیو ۷ دقیقه ای میتوانید تمام آموزش های نصب و کانفیگ تجهیزات پروتکل sbus  را فرا بگیرید.

کاربرد ها:

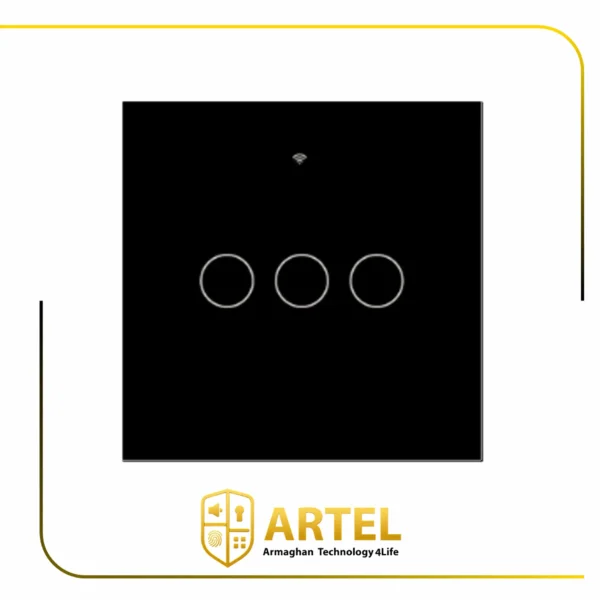

در بستر KNX و با کابل KNX رله های تابلویی ما قابل نصب هستند. کلید های هوشمند در انواع ۱ تا ۶ پل سری Pro Bus با استفاده از کابل شبکه (D+|D-|24v|GND) به این رله ها وصل می شوند. ضمنا کلید ترموستات تحت پروتکل باس و رله RGB تحت باس موجود و قابل اتصال به این دستگاه هستند.

همچنین ماژول IR/RF تحت عنوان هوم سنتر نیز قابل اتصال و تکمیل کردن این پکیج را دارد که پکیج کامل محصولات کابلی ارمغان را در زیر دسته محصولات KNX ایرانی می توانید مشاهده کنید.

این محصول مدل Master آن بوده که برای کنترل نیاز است. برای کنترل بیشتر از ۱۲ سرخط نیاز است که در کنار این محصول، مدل Slave آن نیز خریداری شود که با هرکدام میتوان ۱۲ خروجی اضافه تر کنترل کرد.



• کنترل روشنایی
• پمپ آب
• انواع پرده های برقی ۵ سیم از انواع برند های aok tuya novo و غیره
• کنترل شیربرقی گاز و آب
• اتصال سنسور نشت گاز
• اتصال سنسور جشمی و پیزو بابت آلارم امنیتی
• اتصال انواع کلید های سناریو یک تا شش پل سری پروباس و کلید پرده و ترموستات سری پروباس آرتل
• دارای آپشن سناریو و زمان بندی در داخل اپلیکیشن
• سرور داخلی بدون نیاز به فیلترشکن برای اپلیکیشن



نکته : این محصول یکی از محصولات هشت گانه سری باس آرتل میباشد. پک کامل محصولات پروتکل sbus آرتل به شرح زیر میباشد :

۱- رله ۱۲ کانال مستر ۲- رله ۱۲ کانال اسلیو  ۳- رله ترموستات باس (HVAC) 4- رله RGB باس  ۵- کلید های سناریو پذیر ترموستاتیک یک تا شش پل سری پروباس   ۶- کلید ترموستات سری باس  ۷- کلید پرده برقی سری باس ۸- ماژول ir rf  سری باس



برای مشاهده محصولات اس باس آرتل به دسته ” knx  ایرانی ” مراجعه بفرمایید .



برای مشاهده ویدویو های آموزشی به مدرسه آنلاین سایت مراجعه بفرمایید و یا با ارتباط با همکاران ما در کانال تلگرام مجموعه عضو شوید.





---
