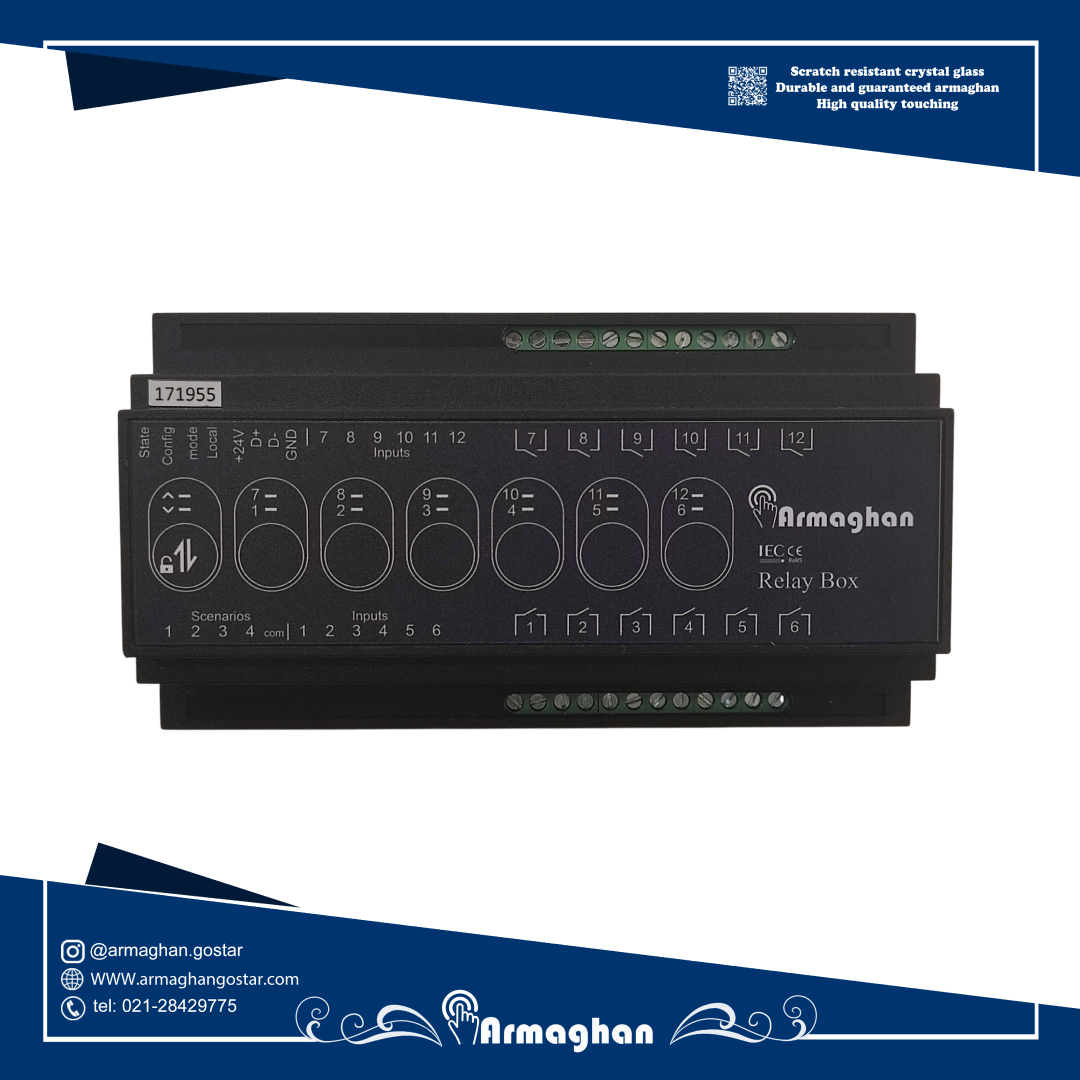

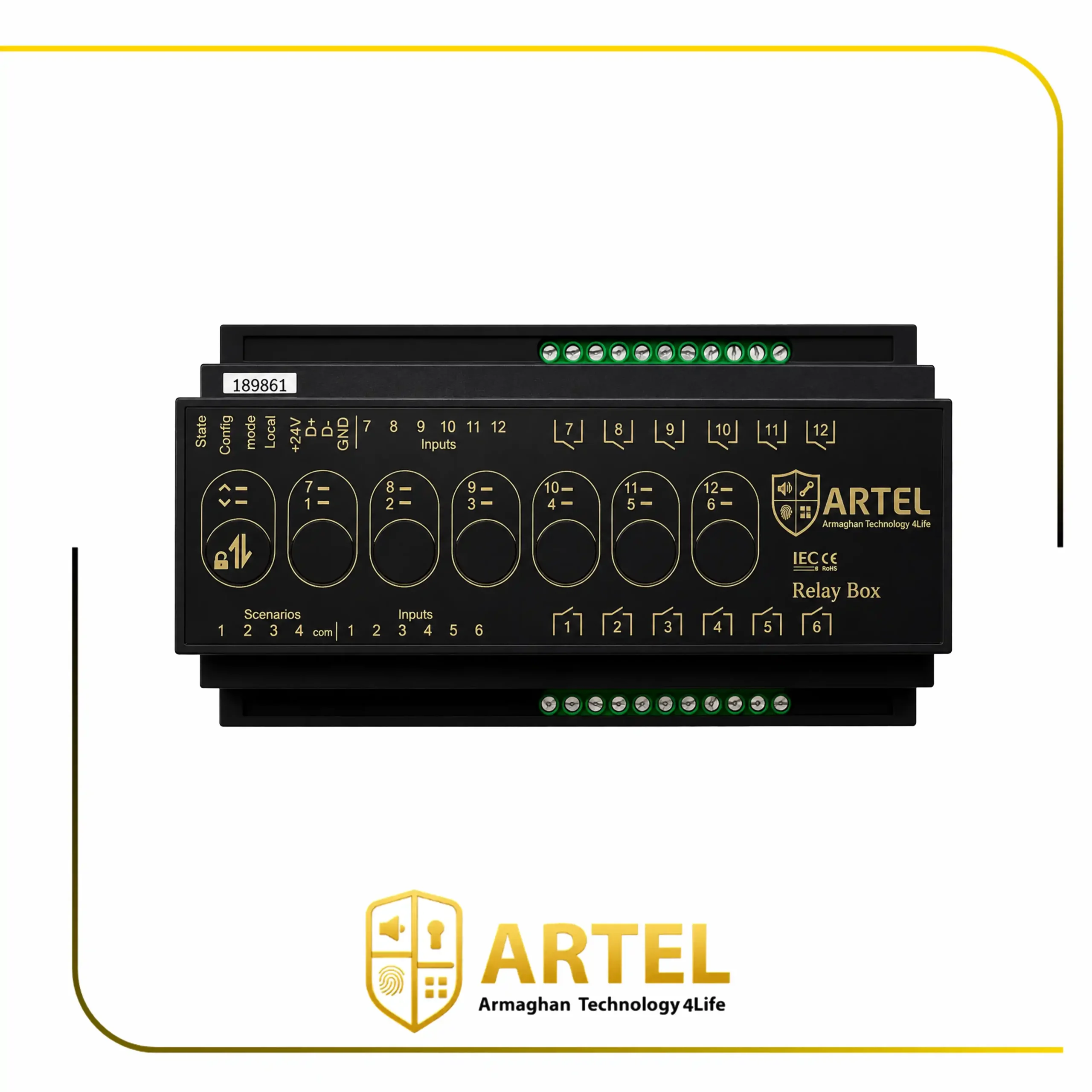

رله باکس سری باس ارمغان (Slave)

رله هوشمند سری باس ارمغان از لحاظ کاربرد همانند رله ۱۲/۱۲ ارمغان بوده با تفاوت اینکه سیم کشی آن بر پایه BUS میباشد و شما میتوانید در سیستم KNX یی خود آن را استفاده کنید. در ۲ نوع Master (کنترلر اصلی) و Slave (برای اضافه کردن سرخط بیشتر)

این محصول مدل Slave آن بوده که برای کنترل سرخط بیشتر از ۱۲ عدد نیاز است در کنار مدل Master آن خریداری شود.
توجه: این محصول به تنهایی کار نکرده و برای کنترل نیاز به خریداری مدل Master میباشد

طراحی برد PCB با لایه مسی ضخیم و متریال ضد شعله، توانایی عبور جریان بالا و افزایش پایداری را تضمین می‌کند. استفاده از محافظ جریان اضافی (Overcurrent Protection) از آسیب دیدن قطعات در اثر بارگذاری بیش از حد جلوگیری می‌کند

مشخصات فنی:

ولتاژ ورودی: ۲۴v  DC  از طریق پورت باس ۴ رشته

پروتکل ارتباطی: BUS RS_485  پروتکل اس باس بین المللی با قابلیت تطبیق پذیری با بقیه برند های sbus مانند TIS HDL G4

ورودی ها:

• ۱۲ تا Digital Input
• ۴ تا Scenarios Digital Input
• پورت ۴ رشته باس (D+|D-|24v|GND)

خروچی ها:

• ۱۲ کانال ۱۶ آمپر، هر کانال درای پین کنتاکت باز و COM –  (رله ۱۶ آمپری هونگفا با قابلیت تحمل ۱۲۰ آمپر جریان اولیه)
• دارای کیپد لمسی کنترلی روی دستگاه بابت کنترل دستی کانال ها (جایگزین میکروسوییچ فشاری برای اولین بار در دنیا)
• قابلیت تغییر وضعیت چنل ها با ریموت ۱۲ کانال ۳۱۵MHz

قابل کنترل توسط اپلیکیشن گوشی، و ریموت

نکته : برای ارتباط با اپلیکیشن حتما باید در شبکه یک عدد رله تابلویی master  باشد .

توضیحات:

با استفاده از کابل شبکه CAT6 و با کابل KNX، چهار رشته (D+|D-|24v|GND) را بین تمام تجهیزات باس نصب شده بچرخانید و در نهایت کابل شبکه مذکور را داخل تابلو برق بیاورید. در داخل تابلو برق پس از عبور از رله های Slave در نهایت کابل شبکه را به پورت شبکه رله باکس Master وصل کنید.

نحوه راه اندازی اپلیکیشن و ست کردن:

رله های WiFi-BUS به کلید های Pro Bus متصل می شوند و همپنین نحوه سیم بندی تکمیلی در ویدیو و فایل های پیوست قرار داده شده است.

کافیست داخل اپلیکیشن خودآموز آرتل گزینه سرچ اتومات را در قسمت دستگاه ها انتخاب کنید.

برای دانلود اپلیکیشن و کاتالوگ به قسمت دانلود ها در سایت مراجعه فرمایید.

کاربرد ها:

در بستر KNX و با کابل KNX رله های تابلویی ما قابل نصب هستند. کلید های هوشمند در انواع ۱ تا ۶ پل سری Pro Bus با استفاده از کابل شبکه (D+|D-|24v|GND) به این رله ها وصل می شوند. ضمنا کلید ترموستات تحت پروتکل باس و رله RGB تحت باس موجود و قابل اتصال به این دستگاه هستند.

همچنین ماژول IR/RF تحت عنوان هوم سنتر نیز قابل اتصال و تکمیل کردن این پکیج را دارد که پکیج کامل محصولات کابلی ارمغان را در زیر دسته محصولات KNX ایرانی می توانید مشاهده کنید.

برای دیدن خانواده رله باکس ( رله هوشمند ) کلیک کنید



• کنترل روشنایی
• پمپ آب
• انواع پرده های برقی ۵ سیم از انواع برند های aok tuya novo و غیره
• کنترل شیربرقی گاز و آب
• اتصال سنسور نشت گاز
• اتصال سنسور جشمی و پیزو بابت آلارم امنیتی
• اتصال انواع کلید های سناریو یک تا شش پل سری پروباس و کلید پرده و ترموستات سری پروباس آرتل
• دارای آپشن سناریو و زمان بندی در داخل اپلیکیشن
• سرور داخلی بدون نیاز به فیلترشکن برای اپلیکیشن



نکته : این محصول یکی از محصولات هشت گانه سری باس آرتل میباشد. پک کامل محصولات پروتکل sbus آرتل به شرح زیر میباشد :

۱- رله ۱۲ کانال مستر ۲- رله ۱۲ کانال اسلیو  ۳- رله ترموستات باس (HVAC) 4- رله RGB باس  ۵- کلید های سناریو پذیر ترموستاتیک یک تا شش پل سری پروباس   ۶- کلید ترموستات سری باس  ۷- کلید پرده برقی سری باس ۸- ماژول ir rf  سری باس



برای مشاهده محصولات اس باس آرتل به دسته ” knx  ایرانی ” مراجعه بفرمایید .



برای مشاهده ویدویو های آموزشی به مدرسه آنلاین سایت مراجعه بفرمایید و یا با ارتباط با همکاران ما در کانال تلگرام مجموعه عضو شوید.

---



---



	معرفی رله های داخلی رله هوشمند سری BUS ارمغان

	آموزش نصب و راه اندازی محصولات knx ایرانی ارمغان
