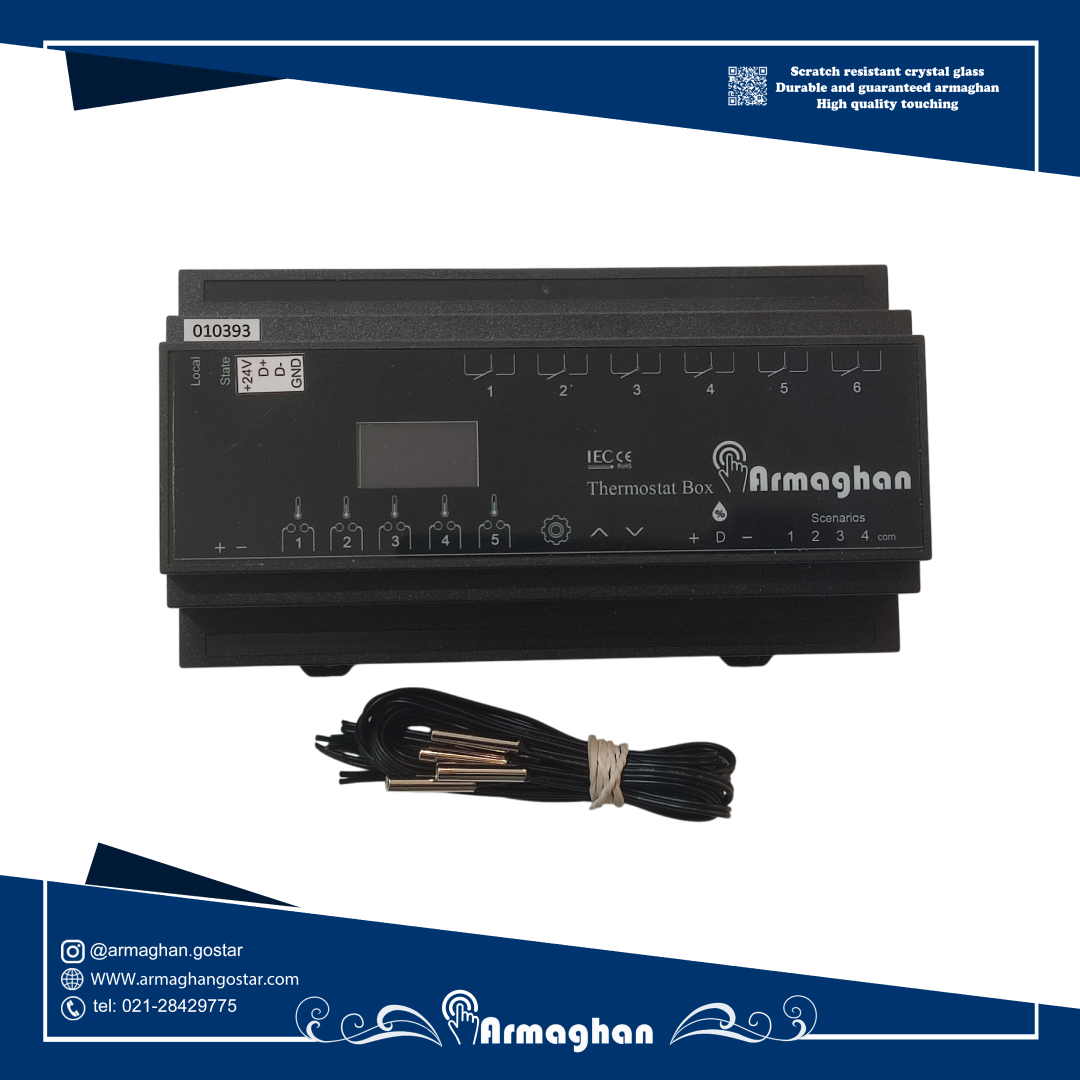

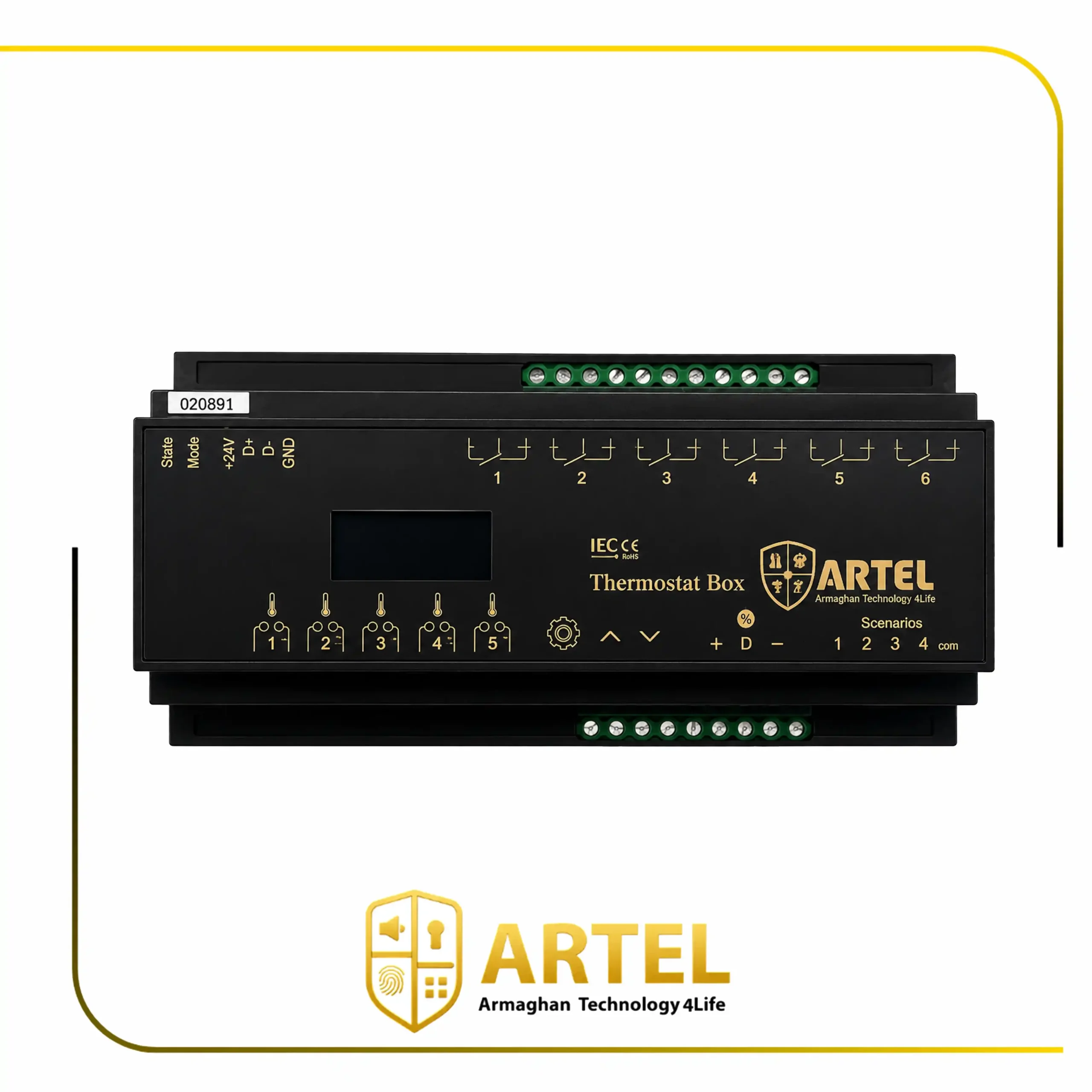

رله ترموستات HVAC، سری باس

دستگاه کنترل دما هوشمند (رله ترموستات HVAC، سری باس )

مشخصات فنی :

ولتاژ ورودی : ۲۴ ولت (از طریق دو رشته از کابل شبکه باس ۲۴ ولت تغذیه میشود)
خروجی ها : ۶ خروجی رله ای ۱۰ آمپر برنامه پذیر
ورودی های : ۵ سنسور دما و یک ۱ سنسور رطوبت

دارای ۴ پورت ۲۴ِV | D+ | D- | GND برای اتصال BUS و ارتباط از طریق سیم کشی لوپ (قابل استفاده در بستر KNX و همچنین با کابل CAT6)

توضیحات :

دستگاه کنترل هوشمند دما هستش که برای کنترل انواع تجهیزات گرمایشی استفاده میشود . (فن کویل / داکت اسپلیت /گرمایش از کف / کنترل هیتر استخر)

برای کنترل دما روی اپلیکیشن باید با در شبکه باس حتما یک دستگاه مستر ۱۲ کانال سری باس ارمغان داشته باشید .

نکته : این دستگاه در مدل وایفای هم تولید میشود که به صورت مستقل فقط با داشتن یک منبع تغذیه و یک مودم در محیط میتوانید از ان استفاده کنید.

دستگاه دارای ۴ مد کاری مختلف هستش

*کنترل دو فن کوئل سه دور فن

*کنترل ۵ خروجی مستقل بر اساس دمای سنس شده ۵ سنسور دمایی ورودی

*کنترل یک فن کوئل با دو شیر برقی

*کنترل موتورخانه و تنظیم دمای دیگ بر اساس پارامتر های موتورخانه و تشکیل معادله خط توسط دستگاه

طراحی برد PCB با لایه مسی ضخیم و متریال ضد شعله، توانایی عبور جریان بالا و افزایش پایداری را تضمین می‌کند. استفاده از محافظ جریان اضافی (Overcurrent Protection) از آسیب دیدن قطعات در اثر بارگذاری بیش از حد جلوگیری می‌کند.



مدل کاری یک : ترموستات با ۵ کانال مجزا

سنسور های T1  تا T5  که درون جعبه بسته بندی وجود دارد را در محیط دلخواه برای خوانش دمای محیط و یا هرگونه سیالات قرار دهید . دمای ست پوینت یا مطلوب را توسط اپلیکیشن و یا دکمه های زیر دستگاه مشخص کنید . مد دستگاه را در فصول سرد بر روی مد گرمایشی و در فصول گرم بر روی مد سرمایشی قرار دهید. برای مشخص کردن حد تغییرات دمای مجاز از ست پوینت از پارامتر dif  استفاده کنید .

مثال : در مد گرمایشی وقتی دمای سنسور T1 به ۲۰ درجه رسید خروجی رله ۱  روشن شود و وقتی به ۲۵ درجه رسید خاموش شود .

کاربرد : هوشمندسازی دمای آب استخر – هوشمندسازی گرمایش از کف و کنترل شیربرقی پکیج

مد کاری دوم : کنترل یک فن کویل با دو شیربرقی

خروجی یک : کند  خروجی دو : متوسط  خروجی سه : تند       خروجی چهار : شیربرقی گرم   خروجی پنج : شیربرقی سرد  خروجی شش: کنترل رطوبت

سنسور اول : خوانش دمای محیط     سنسور مثلا سوم : خوانس دمای محیط بیرون (صرفا جهت نمایش در اپلیکیشن)

تنظیمات مد سرمایش گرمایش و dif  و set point  مشابه تعاریف قبل .

تنظیمات رطوبت : در صفحه تنظیمات رطوبت دستگاه میزان رطوبت مورد نیاز مشخص میشود . نوع دستگاه که خشک کن و یا رطوبت ساز هستش هم مشخص میشود. (هم از روی دکمه های دستگاه و هم به صورت گرافیکی در اپلیکیشن قابل تنظیم هستش)



مد کاری سوم : دو فن کویل بدون شیر برقی:

خروجی ۱ تا ۶ به ترتیب اینگونه وصل میشود : کند یک متوسط یک   تند یک   کند دو  متوسط دو   تند دو (سیم دور تند فن کویل دوم)

سنسور اول : دمای محیط اول سنسور دوم : دمای محیط دوم   سنسور سوم : دمای محیط بیرون (صرفا جهت نمایش در اپ)

ست پوینت و دیفرنس و مدکاری مشابه تعاربف قبل داخل اپ و یا از طریق دکمه های روی دستگاه تعریف میشود





مد کاری چهارم : کنترل موتورخانه

خروجی یک : مشعل     خروجی دوم : ——–   خروجی سوم :  پمپ یک      خروجی چهارم :  پمپ دو      خروجی پنجم : پمپ سه        خروجی ششم : ——–     سنسور دمای اول : دمای دیگ اب گرم     سنسور دمای دوم : دمای بیرون   سنسور دمای سوم: برگشت اب گرم یک     سنسور چهار:    دمای برگشت اب گرم دو    سنسور پنج: دمای برگشت اب گرم سه



خلاصه کاری که دستگاه در مد چهارم انجام میدهد :

۱-سه پمپ را بابت سیرکوله کردن آب در مدار به صورت اتومات روشن و خاموش میشود که براساس اختلاف دمای مجاز تعیین شده برای دمای اب برگشت و دمای دیگ در پارامتر های p  تعریف شوده است این اتفاق می  افتد.

۲-دمای دیگ را به صورت اتومات تنظیم میکند که ان هم براساس پارامتر h  و c  که مشخص میکنید و معادله خطی که دستگاه تصمیم گیری میکند.



برای تنظیم پارامتر های  p   c   h   add diff  mod   ابتدا متن زیر را مطالعه کنید:



موتورخانه

وظیفه اصلی آن تولید آب گرم یا بخار برای سیستم های گرمایشی و سرمایشی مانند رادیاتورها، فن کویل ها و داکت اسپلیت ها است. موتورخانه همچنین مسئول تامین آب گرم مصرفی برای ساختمان است.
با کمک رله ترموستات ارمغان کنترل پمپ ها و مشعل و دمای دیگ بخار به صورت اتومات قابل کنترل است .

مود کاری چهارم کنترلر ترموستات (رله ترموستات ارمغان ) مربوط به کنترل موتورخانه میباشد که مبحث بسیار مهمی در خصوص بهینه سازی مصرف انرژی و کنترل هوشمند دما میباشد.

در ابتدا بر اساس تجربه مجری تاسیسات موتورخانه و محیطی که در آن موتورخانه اجرا شده دو نقطه کاری به شرح زیر به عنوان نمونه به دستگاه داده میشود که دستگاه بتواند یک رابطه خطی بین دمای بیرون و دما دیگ بدست بیاورد .
۱- تعیین دمای C1 که دمای محیط بیرون است و متناظر با آنH1 دمای دیگ بخار
۲- تعیین دمای C2 که دمای محیط بیرون است و متناظر با آنH2 دمای دیگ بخار

***مثال: اگر دمای محیط بیرون اول صفر درجه بود (C1)میخواهیم دمای دیگ ۸۰ درجه باشد (H1)
و اگر دمای محیط بیرون ۲۰ درجه بود (C2)میخواهیم دمای دیگ ۶۰ درجه باشد (H2)

در نتیجه دستگاه به صورت خودکار با توجه به نقاط تعریف شده معادله خط زیر را تشکیل میدهد و از این بعد دمای تنظیم دیگ را به ازای سایر دماهای بیرونی محاسبه کند(در این رابطه H دمای تنظیمی دیگ و C دمای اندازه گیری شده از محیط بیرون می باشد. )
H=-C+80
پس اگر دمای محیط بیرون ۱۵ درجه باشد، دستگاه دمای تنظیم را موتورخانه به صورت خودکار ۶۵ درجه قرار خواهد داد .(دقت شود کلیه دماها و رابطه بدست آمده صرفا مثال میباشد و با توجه نقاط تعریفی توسط کاربر نتایج ممکن است متفاوت باشد.)

سپس سه دمای p1 p2 p3 را برای دستگاه مشخص میکنیم . که مقدار تفاوت مجاز دمای اب برگشت و دمای دیگ بخار را معین میکند .
به این صورت که اگر دما اب برگشت با دمای دیگ بیشتر از میزان p اختلاف داشته باشد آنگاه پمپ روشن میشود و با سرعت بیشتری عملیات چرخش اب در مدار اتفاق می افتد تا دمای اب برگشت به دمای دیگ نزدیک شود.

مثال : فرض دمای اب برگشت اول توسط سنسور سوم که به صورت مستغرق از نوع ntc هستش روی لوله اب برگشت نصب شده و دمای ۴۰ درجه اندازه گیری شده و دمای اندازه گیری شده دیگ ۵۵ درجه باشد و پارامتر P3 10 درجه تنظیم شده باشد، آنگاه با توجه به این اختلاف دمای آب برگشت و دیگ بشتر از ۱۰ درجه است پمپ روشن میشود و رسیدن به دمای برگشت به ۴۵ درجه (با فرض ثابت ماندن دمای دیگ) پمپ خاموش خواهد شد.

نکته : به صورت دستی در اپلیکیشن امکان خاموش کردن موتورخانه با دکمه بالا سمت چپ وجود دارد و همچنین با تغییر مقدار مقدار افزوده شده به دمای مطلوب آب گرم از طریق نشانگر دایره ای، میتوانید به صورت دستی به دمای تنظیمی دیگ را اضافه یا کم کنید.

کاربرد : با استفاده از رله ترموستات ارمغان میتواند به صورت هوشمند و اتومات سیستم موتورخانه را کنترل کنید که این موضوع سبب کاهش مصرف انرژی در فصل زمستان و افزایش راندمان موتورخانه در هتل ها و پروژه های عظیم ساختمانی خواهد شد .

کاربرد :

برای کنترل هوشمند فن کوئل و داکت اسپلیت و گرمایش از کف میتونید از این دستگاه استفاده کنید .
همچینین این دستگاه برای کنترل هوشمند دمای آب استخر و دمای محیط استخر یه دستگاه کامل هستش که به تنهایی موتورخانه استخر هوشمند میکنه براتون .

سه عضو دیگر این خانواده دستگاه های هوشمند به شرح زیر است که در صورت نیاز قابلیت گسترش پذیری سیستم هوشمند که تکمیل شدن بقیه آپشن ها مثل پرده و روشنایی و دیمر و تلویرزیون هم دارد .
*رله باکس ۱۲/۱۲ ارمغان در دو مدل وایفای و باس
*رله RGB هوشمند ارمغان در دو مدل وایفای و باس
*هوم سنتر ir rf ارمغان در دو مدل وایفای و باس



---
